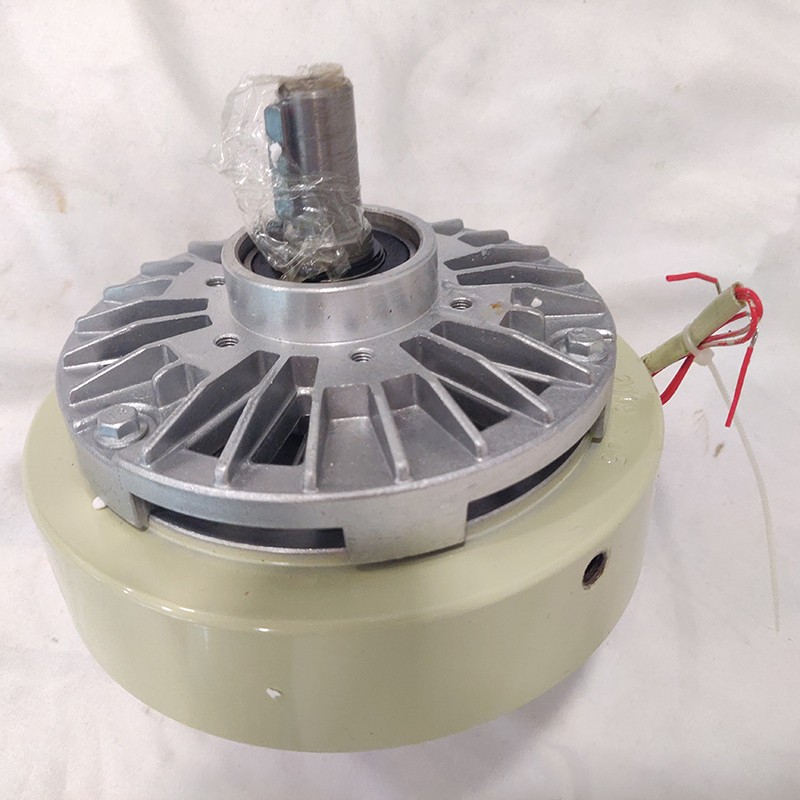

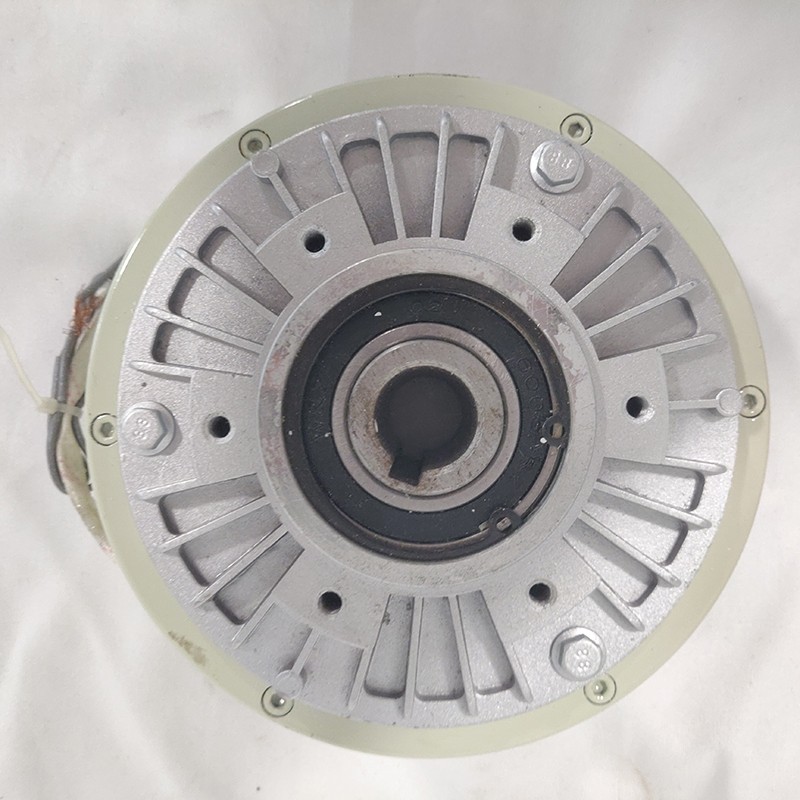

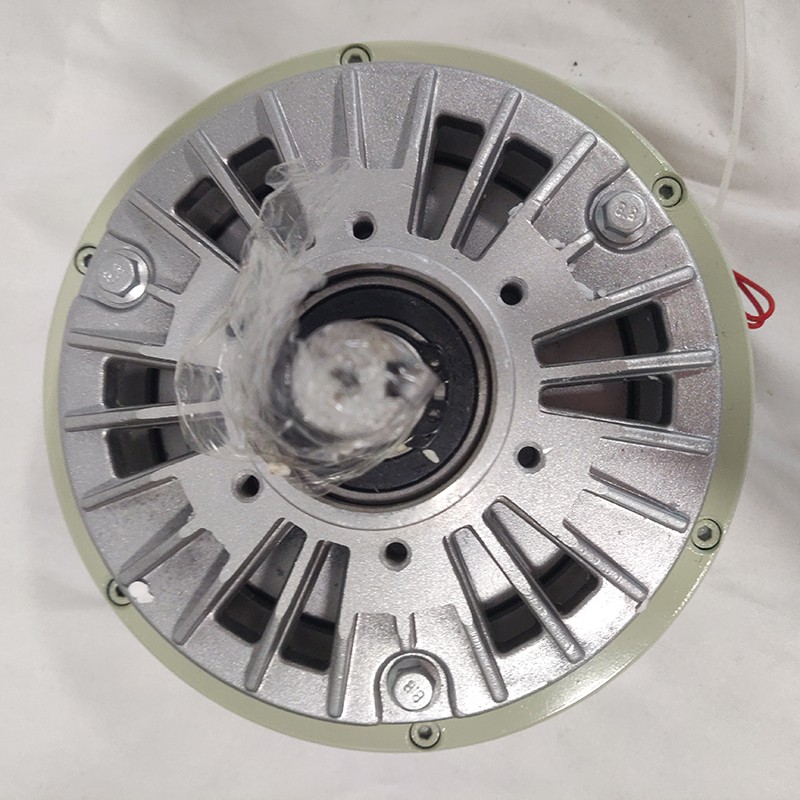

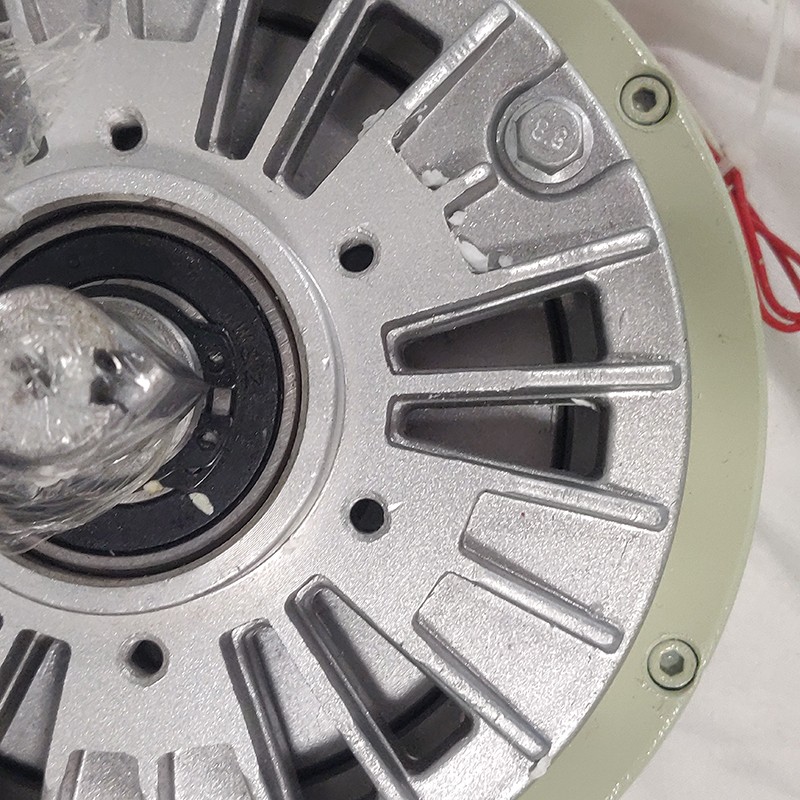

磁粉離合器
磁粉制動器、離合器是根據電磁原理和利用磁粉傳遞轉矩的。具有激磁電流和傳遞轉矩基成線性關系的特點。在同滑差無關的情況下能夠傳遞一定的轉矩，具有響應速度快、結構簡單、無污染、無噪音、無沖擊振動、 節約能源等優點。是一種多用途、性能很好的自動控制元件。磁粉制動器經常被用于傳動機械的測功加載和制動等。磁粉離合器還可用于緩沖起動、過載保護、調速等。現已被廣泛應用于造紙、印刷、包裝、塑料、橡膠、玻纖、紡織、印染、電線電纜、冶金等以及其他有關卷取加工行業中的放卷和收卷張力控制。磁粉制動器和磁粉離合器經常配對使用。

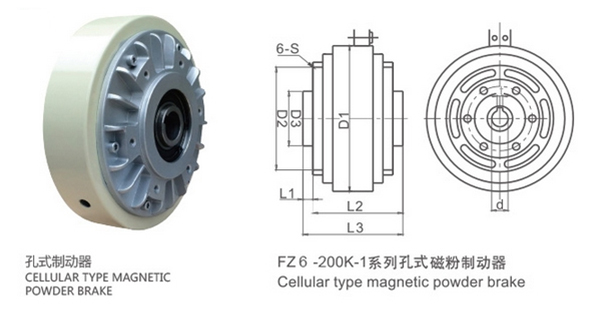

主要技術參數 | 外形尺寸 | 磁粉重量 | |||||||||||||
型號 | 轉矩 | 電流 | 電壓 | 轉速 | 重量 | D1 | D2 | D3 | L1 | L2 | L3 | 6-S | d | t | |
FZ 6K-1 | 6 | 0.8 | 24 | 1000 | 3 | 130 | 62 | 52 | 3 | 57 | 60 | M4 | 16 | 6 | 10 |
FZ 12K-1 | 12 | 1 | 24 | 1000 | 4.5 | 150 | 82 | 65 | 4 | 68 | 72 | M5 | 20 | 6 | 20 |
FZ 25K-1 | 25 | 1.5 | 24 | 1000 | 7.5 | 182 | 110 | 90 | 4 | 80 | 84 | M6 | 25 | 8 | 30 |
FZ 50K-1 | 50 | 1.8 | 24 | 1000 | 12 | 219 | 130 | 110 | 5 | 90 | 95 | M8 | 30 | 8 | 60 |
FZ 100K-1 | 100 | 2 | 24 | 800 | 20.5 | 260 | 140 | 120 | 5 | 105 | 110 | M10 | 35 | 10 | 110 |
FZ 200K-1 | 200 | 2.8 | 24 | 800 | 30 | 335 | 170 | 150 | 5 | 115 | 120 | M10 | 45 | 14 | 180 |

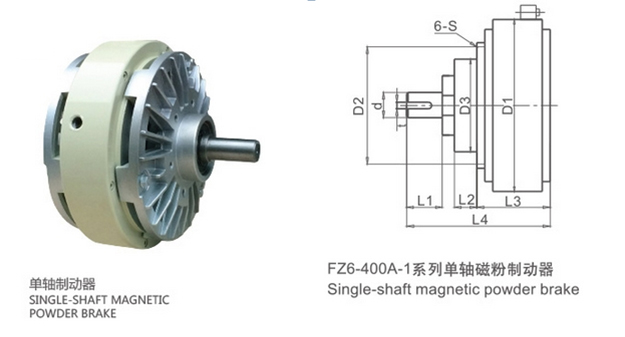

主要技術參數 | 外形尺寸 | 磁粉重量 | ||||||||||||||
型號 | 轉矩 | 電流 | 電壓 | 轉速 | 重量 | D1 | D2 | D3 | L1 | L2 | L3 | L4 | 6-S | d | t | |
FZ 6A-1 | 6 | 0.8 | 24 | 1400 | 3.5 | 130 | 62 | 44 | 25 | 10 | 68 | 108 | M4 | 12 | 4 | 10 |
FZ 12A-1 | 12 | 1 | 24 | 1400 | 6 | 157 | 62 | 50 | 30 | 15 | 84 | 128 | M5 | 16 | 5 | 20 |
FZ 25A-1 | 25 | 1.5 | 24 | 1400 | 8 | 182 | 78 | 58 | 40 | 16 | 93 | 154 | M6 | 20 | 6 | 30 |
FZ 50A-1 | 50 | 1.8 | 24 | 1400 | 14 | 220 | 100 | 75 | 50 | 20 | 104 | 178 | M6 | 25 | 8 | 60 |
FZ 100A-1 | 100 | 2 | 24 | 1000 | 28 | 290 | 120 | 90 | 65 | 25 | 140 | 230 | M8 | 30 | 8 | 110 |

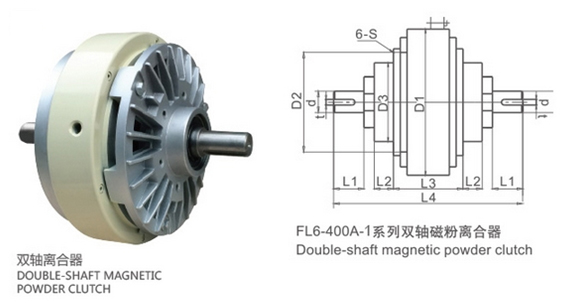

主要技術參數 | 外形尺寸 | 磁粉重量 | ||||||||||||||
型號 | 轉矩 | 電流 | 電壓 | 轉速 | 重量 | D1 | D2 | D3 | L1 | L2 | L3 | L4 | 6-S | d | t | |
FL 6A-1 | 6 | 0.8 | 24 | 1400 | 4 | 130 | 62 | 44 | 25 | 10 | 72 | 152 | M4 | 12 | 4 | 10 |
FL 12A-1 | 12 | 1 | 24 | 1400 | 6.5 | 157 | 62 | 50 | 30 | 15 | 93 | 180 | M5 | 16 | 5 | 20 |
FL 25A-1 | 25 | 1.5 | 24 | 1400 | 9.5 | 182 | 78 | 58 | 40 | 16 | 102 | 218 | M6 | 20 | 6 | 30 |
FL 50A-1 | 50 | 1.8 | 24 | 1400 | 15 | 220 | 100 | 75 | 50 | 20 | 112 | 260 | M6 | 25 | 8 | 60 |
FL 100A-1 | 100 | 2 | 24 | 1000 | 30 | 290 | 120 | 90 | 65 | 25 | 160 | 340 | M8 | 30 | 8 | 110 |
FL 200A-1 | 200 | 2.5 | 24 | 1000 | 55 | 335 | 140 | 110 | 70 | 30 | 190 | 396 | M10 | 35 | 10 | 180 |
FL 400A-1 | 400 | 3 | 24 | 1000 | 80 | 398 | 200 | 130 | 99 | 35 | 221 | 510 | M12 | 45 | 14 | 300 |

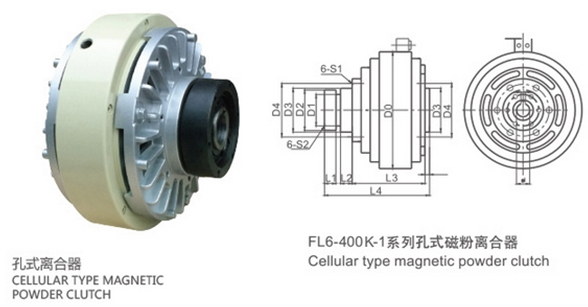

主要技術參數 | 外形尺寸 | 磁粉重量 | ||||||||||||||||
型號 | 轉矩 | 電流 | 電壓 | 轉速 | 重量 | D0 | D1 | D2*L1 | D3*L2 | D4 | L3 | L4 | L5 | d | t | 6-S2 | 6-S1 | |
FL 6K-1 | 6 | 0.8 | 24 | 1400 | 4 | 130 | 50 | 60*16 | 65*7 | 70 | 64 | 91 | 3 | 16 | 5 | M4 | M5 | 10 |
FL 12K-1 | 12 | 1 | 24 | 1400 | 6.5 | 157 | 60 | 70*18 | 72*8 | 80 | 77 | 107 | 3 | 20 | 6 | M4 | M5 | 20 |
FL 25K-1 | 25 | 1.5 | 24 | 1400 | 9.5 | 182 | 71 | 80*20 | 82*10 | 97 | 88 | 129 | 4 | 25 | 8 | M5 | M6 | 30 |
FL 50K-1 | 50 | 1.8 | 24 | 1400 | 15 | 219 | 85 | 95*22 | 97*11 | 110 | 105 | 147 | 4 | 30 | 8 | M6 | M6 | 60 |
FL 100K-1 | 100 | 2 | 24 | 1000 | 32 | 290 | 105 | 125*24 | 128*14 | 145 | 134 | 182 | 5 | 35 | 10 | M8 | M8 | 110 |
FL 200K-1 | 200 | 2.5 | 24 | 1000 | 50 | 335 | 125 | 140*28 | 145*17 | 165 | 145 | 200 | 5 | 45 | 14 | M8 | M10 | 180 |
FL 400K-1 | 400 | 3 | 24 | 1000 | 91 | 398 | 160 | 180*30 | 190*20 | 210 | 193 | 251 | 5 | 60 | 18 | M10 | M12 | 300 |
